Photovoltaik Montage mit Schüco-Systemen

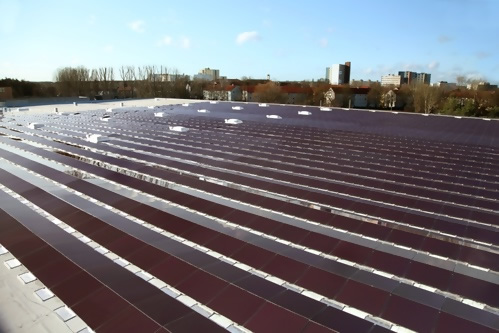

Schüco Photovoltaik-Montagesystem MSE 100 Flachdach Ost/West
Ballastfreie Flachdachlösung ohne Durchdringung der Dachhaut für optimale Flächenbelegung
Das Schüco Montagesystem MSE 100 Flachdach Ost/West ist die optimale Lösung für unterschiedlichste Flachdachtypen - ohne Ballastbeschwerung und mit nur fünf unterschiedlichen Montagekomponenten! Die Ausrichtung der Schüco Dünnschichtmodule nach Ost und West mit nur 10° Neigung ermöglicht die Nutzung von bis zu 90 % der Nettodachfläche ohne Durchdringung der Dachhaut.
Optimierte Systemkomponenten für eine schnellere Montage
Das Schüco MSE 100 Flachdach Ost/West mit optimierten Systemkomponenten zeichnet sich durch höhere Präzision für eine schnellere Montierbarkeit aus. Die Kontur der Rückseitenstreben - diese verlaufen jetzt entlang der längeren Modulseite des Schüco Dünnschichtmoduls MPE der AL und BL Serie - wurde weiterentwickelt. Pro Modul sind jetzt weniger Schraubverbindungen zu realisieren. Eine neue Seilanbindung mittels Öse im Fußpunkt stabilisiert die dachförmigen statischen Einheiten. Bei First-Verbindern und Fußpunkten wurden Anschläge zum besseren Einschub integriert. Zudem wurde die Größe der End- und Zwischenkabeltrassen optimiert.
Modulpaare mit neuen konturveränderten Rückseitenstreben bilden ein geschlossenes Kräftesystem
Bei dem innovativen Schüco Montagesystem MSE 100 Flachdach Ost/West bilden jeweils zwei gegenüberliegende Module mittels First-Verbindern, die in die neuen konturveränderten Rückseitenstreben eingeschoben werden, eine dachförmige statische Einheit. Auf lose liegenden End- und Zwischenkabeltrassen fixiert und mit Zugseilen gesichert entstehen so absolut ballastfreie und dennoch statisch sichere Modulreihen, die auf Standsicherheit für Windgeschwindigkeiten bis zu 240 km/h getestet ist.
Die Vorteile auf einen Blick
- Neue konturveränderte Rückseitenstreben mit größerer Auflagefläche zwischen Rückglas und Rückseitenstrebe
- Anschläge an Fußpunkt und First-Verbinder, weniger zu realisierende Schraubverbindungen pro Modul und eine neue Seilanbindung verkürzen die Montagezeit
- Optimale Flächennutzung erhöht die Anlagenleistung im Vergleich zu konventioneller Südausrichtung
- Bis zu 90 % Ausnutzung der Nettodachfläche bei voller Begehbarkeit
- Einfachste statische Berechnung ermöglicht den Einsatz auf unterschiedlichsten Flachdachtypen
- Ballastfreie Konstruktion ohne Durchdringung der Dachhaut für eine besonders schnelle und kostengünstige Montage

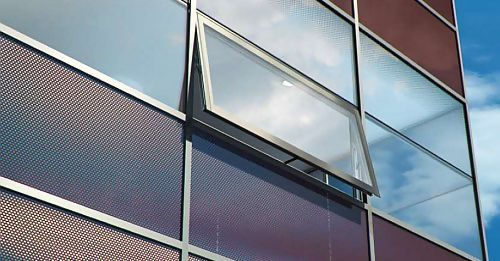

Warmfassade und Fenster mit Schüco ProSol TF
Besonders kreative Gestaltungsspielräume für Fassaden eröffnet Schüco ProSol TF in Warmfassaden. Das Modul verbindet ästhetisches Design und Energiegewinnung und schafft über großflächige Durchsicht eine Verbindung von innen und außen. Das einfallende Tageslicht erzeugt eine angenehme Atmosphäre.
Architekten,Solarstrom & Solarwärme,Produkte,Photovoltaik,Schüco Fassadenmodul ProSol TF,Warmfassade und Fenster mit Schüco ProSol TF
Die Vorteile auf einen Blick
- Integration verschiedener Gebäudefunktionen in das aktive Fassadenmodul möglich: Wärmedämmung, Witterungsschutz, Sonnenschutz, Schallschutz sowie Blickschutz durch Nutzung von opaken und semitransparenten Flächen
- Durch solare Erträge und individuelle Fassadengestaltung setzt Schüco ProSol TF neue Maßstäbe in Energieeffizienz und Design
- Vielfältige Farben und Oberflächenstrukturen sowie die Darstellung von Mustern oder Logos auf der Fassade sind möglich
- Aufmaßgefertigte Module in variablen Formaten bis 5,72 m² (2,2 m x 2,6 m) ohne Stoß
- Homogene Oberfläche durch amorphe Dünnschichttechnologie
- Mittels Laserung können unterschiedliche Transparenzgrade erzeugt werden
- Variable Transparenzgrade innerhalb eines Moduls möglich
- Hohe solare Leistung von 60-70 Wp/m² in opaker Anwendung und 50-55 Wp/m² in semitransparenter Anwendung (20% Transparenz)
Bilder mit freundlicher Genehmigung der Schüco International KG (www.schueco.de)
